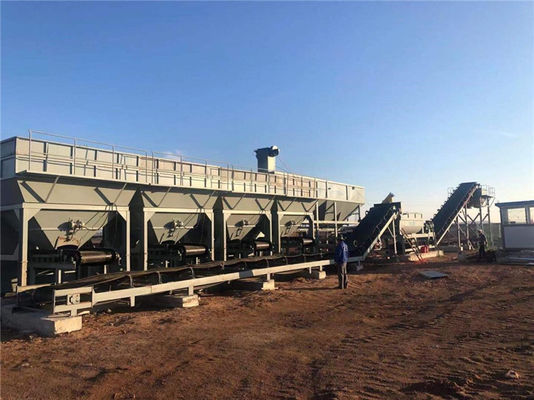

स्थिर मृदा मिश्रण स्टेशन सड़क आधार निर्माण के लिए उपयोग की जाने वाली स्थिर मिट्टी के उत्पादन के लिए एक उच्च प्रदर्शन वाला उपकरण है।यह सीमेंट, चूना, चूर्णित कोयले की राख और अन्य स्थिरीकरण एजेंटों के संयोजन के माध्यम से उच्च गुणवत्ता वाली स्थिर मिट्टी का उत्पादन करने के लिए एक आदर्श विकल्प है।टी
सीमेंट साइलो के साथ स्थिर मृदा मिश्रण स्टेशन उच्च गुणवत्ता वाली मिश्रण प्रक्रिया सुनिश्चित करता है, जो इसे बड़े पैमाने की परियोजनाओं के लिए आदर्श बनाता है।इसके अलावा, चूना स्थिरीकृत मृदा मिश्रण स्टेशन मिट्टी में चूने और अन्य स्थिरीकरण एजेंटों के कुशल मिश्रण को सक्षम बनाता है।अपनी उन्नत स्थिरीकरण तकनीक के साथ, यह मिश्रण स्टेशन बेहतर प्रदर्शन के साथ स्थिर मिट्टी का उत्पादन कर सकता है।
WDJ300.400.500.600.700.800 प्रकार स्थिर मिट्टी मिश्रण संयंत्र मुख्य प्रदर्शन पैरामीटर:
| पैरामीटर मॉडल | डब्लूडीजे300 | डब्ल्यूडीजे400 | WDJ500 | डब्ल्यूडीजे600 | WDJ700 | डब्लूडीजे800 |
| उत्पादकता | 300t/घंटा | 400t/घंटा | 500t/घंटा | 600t/घंटा | 700t/घंटा | 800t/घंटा |
| मापने की विधि | कंप्यूटरीकृत | कंप्यूटरीकृत | कंप्यूटरीकृत | कंप्यूटरीकृत | कंप्यूटरीकृत | कंप्यूटरीकृत |
| समायोजन विधि | परिवर्तनीय आवृत्ति गति नियंत्रण | परिवर्तनीय आवृत्ति गति नियंत्रण | परिवर्तनीय आवृत्ति गति नियंत्रण | परिवर्तनीय आवृत्ति गति नियंत्रण | परिवर्तनीय आवृत्ति गति नियंत्रण | परिवर्तनीय आवृत्ति गति नियंत्रण |
| नियंत्रण विधा | स्वचालित | स्वचालित | स्वचालित | स्वचालित | स्वचालित | स्वचालित |
| वज़न सटीकता (कुल) | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% |
| वजन सटीकता (पाउडर) | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| मुख्य मोटर शक्ति | 37 किलोवाट | 45 किलोवाट | 60 किलोवाट | 75 किवॉ | 90 किलोवाट | 110 किलोवाट |
| कुल वजन | 24टी | 24टी | 27t | 27t | 30t | 30t |
| कुल शक्ति | 115 किलोवाट | 125 किलोवाट | 140 किलोवाट | 155 किलोवाट | 180 किलोवाट | 200 किलोवाट |
डब्ल्यूडीजे800प्रकारडीकंप्यूटर द्वारा मापी गई और आवृत्ति गति नियंत्रित स्थिर मृदा मिश्रण संयंत्र उप-विन्यास तालिका
| नहीं। | नाम का हिस्सा | विशिष्टता मॉडल | मात्रा | उत्पत्ति का स्थान | टिप्पणियां | ||
| 1 | पूरी मशीन |
6, असेंबली फॉर्म: अलग करने योग्य प्रकार 7, क्षेत्रफल:46मी*15मी 8 विन्यास: चार हॉपर और दो डिब्बे |
एग्रीगेट हॉपर, तैयार बिन आयरन प्लेट 5 मिमी को अपनाती है; फ्लैट बेल्ट मशीन, इंक्लाइंड बेल्ट मशीन चैनल स्टील 18 को अपनाती है; एग्रीगेट हॉपर, मिक्सर लेग्स 20 आई-बीम को अपनाती है।फ्लैट बेल्ट और झुकी हुई बेल्ट नायलॉन बेल्ट को अपनाती हैं।
|
||||
| 2 |
|
समग्र हॉपर | 5 मिमी का उपयोग करके 14m³ लोहे की प्लेट | 4 | बेइयन, शेडोंग |
संयोजन प्रकार: एकल बिन रचना हॉपर की चौड़ाई: 3300 मिमी बाफ़ल के साथ समग्र हॉपर |
|
| थरथानेवाला | 1.1 किलोवाट | 4 | हेनान झिंजियांग | ||||
| ग्रिड स्क्रीन |
ग्रिड-प्रबलित स्क्रीन
|
4 | बेइयन, शेडोंग | ||||
| बेल्ट स्केल | वज़न सटीकता ±0.5-1% | 4 | बेइयन, शेडोंग | ||||
| बेल्ट स्केल ड्रम | 4 किलोवाट | 4 |
ज़िबो शेडोंग |
||||
| दाबानुकूलित संवेदक | 150 किलो | 4 | बेंगबू अनहुई | ||||
| बेल्ट स्केल कैरियर रोलर्स | φ89×1080 | 1 सेट | बेइयन, शेडोंग | ||||
| बेल्ट स्केल कैरियर रोलर | φ89×1040 | 1 सेट | बेइयन, शेडोंग | ||||
| दबाव बेल्ट चरखी | 1 | बेइयन, शेडोंग | |||||
| डोजिंग बेल्ट मशीन फ्रेम | चैनल स्टील [18 | 1 | बेइयन, शेडोंग | ||||
| मोटर चालित चरखी | 50120－22KW－2.5 | 1 | बेइयन, शेडोंग | ||||
| रिंग फ्लैट बेल्ट | 1200×5-39.3 मीटर नायलॉन बेल्ट | 1 | हेबै | ||||
| बेल्ट मशीन कैरियर रोलर्स | φ89×455 | 1 सेट | बेइयन, शेडोंग | ||||
| बेल्ट मशीन कैरियर रोलर्स | φ89×1350 | 1 सेट | बेइयन, शेडोंग | ||||
| 3 | पाउडर आपूर्ति प्रणाली | फीडिंग सिस्टम पाउडर बिन | 80—100टी | 2 | बेइयन, शेडोंग | ||
| धूल निवारक | कोई नहीं | वैकल्पिक | |||||
| गेट वाल्व | 800×800 | 2 | बेइयन, शेडोंग | ||||
| गेट वाल्व हाथ पहिया | 320 | 4 | बेइयन, शेडोंग | ||||
| पेंच वाहक | φ325×2700मिमी | 2 | बेइयन, शेडोंग | ||||
| सर्पिल मोटर | 7.5 किलोवाट | 2 | बेइयन, शेडोंग | ||||
| स्टील वाली रस्सी | φ6－10मी | 2 | बेइयन, शेडोंग | ||||
| कपड़े का बैग | φ325 | 4 | बेइयन, शेडोंग | ||||
| सर्पिल इलेक्ट्रॉनिक स्केल | Φ325×1400मिमी | 2 | बेइयन, शेडोंग | ||||
| इलेक्ट्रॉनिक वजन मोटर | 4 किलोवाट | 2 | बेइयन, शेडोंग | ||||
| वर्तमान तनाव सेंसर | 500 किलो | 2 |
बेंगबू, एन्हुई |
||||
| 4 | आपरेशन कक्ष | नियंत्रण कक्ष | 1 |
बेंगबू, एन्हुई |
नियंत्रण विधा: कंप्यूटर नियंत्रण
|
||
| एयर कंडीशनर | 1HP (ठंडा और गर्म करने का प्रकार) | 1 | |||||
| 5 | पानी की आपूर्ति प्रणाली | पनडुब्बी पंप | 3 किलोवाट | 1 | ज़िबो, शेडोंग | जल नियंत्रण मोड: आवृत्ति गति विनियमन | |
| जल पंप प्रवाह | 40m³/घंटा | 1 | बेइयन, शेडोंग | ||||
| पाइपलाइन और फिटिंग | 1 | वेफ़ांग, शेडोंग | |||||
| 6 | मिश्रण उपकरण | मिक्सर | 1 | बेइयन, शेडोंग |
मशीन की तरह: डबल क्षैतिज शाफ्ट मजबूत सतत प्रकार, डबल मोटर |
||
| डबल मोटर | 55 किलोवाट×2 | 2 | काइयुआन | ||||
| ब्लेड | उच्च मैंगनीज मिश्र धातु पहनने के लिए प्रतिरोधी सामग्री | 68 | वेफ़ांग, शेडोंग | ||||
| स्पीड कम करने वाला | ZLY200 | 2 | ज़िबो, शेडोंग | ||||
| 7 | भंडारण युक्ति | इच्छुक बेल्ट मशीन |
स्थापना झुकाव Q=18° फ़्रेम चैनल: स्टील [18 |
1 | बेइयन, शेडोंग |
हूपर डोर ड्राइव विधि: वायवीय
भंडारण डिब्बा उतराई की ऊँचाई: 3700 मी |
|
| इलेक्ट्रिक ड्राइव ड्रम | 50120－30KW－2.5 | 1 | ज़िबो, शेडोंग | ||||
| कुंडलाकार सपाट बेल्ट | 1200×5-39.3 मीटर नायलॉन बेल्ट | 1 | हेबै | ||||
| बेल्ट मशीन कैरियर रोलर्स | φ89×455 | 1 सेट | बेइयन, शेडोंग | ||||
| बेल्ट मशीन कैरियर रोलर्स | φ89×1350 | 1 सेट | बेइयन, शेडोंग | ||||
| लंबवत रोल | 1 सेट | बेइयन, शेडोंग | |||||
| अंतिम भंडारण बिन | 5 मिमी का उपयोग करके 10m³ (स्टैक्ड) लोहे की प्लेट | 1 | बेइयन, शेडोंग | ||||
| थरथानेवाला | 1.1 किलोवाट | 1 | झिंजियांग, हेनान | ||||
| बिजली की घंटी | 1 | बेइयन, शेडोंग | |||||
| 8 | वायु परिपथ प्रणाली | सोलेनोइड वाल्व | 4V310 | 2 | ZHEJIANG | ||
| मोटर | Y132S1－2－5.5KWB3 | 1 | बेइयन, शेडोंग | ||||
| हवा कंप्रेसर | 0.67/7-5.5KW | 1 | |||||
| एयर सिलेंडर | 100×250 | 4 | |||||
| 9 | विद्युत नियंत्रण प्रणाली | विद्युत उपकरण | 1 | चिन्ट डेक्सी |
विद्युत घटक वैकल्पिक हो सकते हैं 485 संचार कनेक्शन अपनाएं |
||
| नियंत्रण प्रणाली | 1 | बेइयन, शेडोंग | |||||
| कंप्यूटर होस्ट | 1 | Lenovo | |||||
| निगरानी करना | 1 | Lenovo | |||||
| पलटनेवाला | 3.7 किलोवाट | 4 | हाई ली पु | ||||
| पलटनेवाला | 7.5 किलोवाट | 2 | हाई ली पु | ||||
| 10 | संलग्नक | विशेष उपकरण | 1 | बेइयन, शेडोंग | |||
| उपयोगकर्ता गाइड | 1 | बेइयन, शेडोंग | |||||
| अनुरूप प्रमाण पत्र | 1 | बेइयन, शेडोंग | |||||
नोट: 1 तकनीकी सुधार के कारण, खरीदे गए भागों की उत्पत्ति और तकनीकी मापदंडों के मॉडल को बदला जा सकता है, लेकिन कार्य मौजूदा से भी बदतर नहीं हैं;
2 खरीदार को निम्नलिखित सुविधाएं तैयार करने की आवश्यकता है: मिक्सिंग स्टेशन की ठोस नींव, मिक्सिंग स्टेशन के बिजली वितरण कैबिनेट को बिजली की आपूर्ति और मिक्सिंग स्टेशन के जल भंडारण स्रोत;उपकरण के लिए आवश्यक यांत्रिक तेल, और मिश्रण स्टेशन में आवश्यक बिजली संरक्षण प्रणाली।
स्थिर मृदा मिश्रण स्टेशन सड़क निर्माण के लिए एक आदर्श विकल्प है, यह सीमेंट साइलो से सुसज्जित है, जो 60 और 3.7 मीटर डिस्चार्जिंग ऊंचाई के साथ कुशल मिश्रण चक्र प्रदान कर सकता है।3-6 वर्ग मीटर क्षमता वाला एग्रीगेट बैचर पर्याप्त सामग्री इनपुट और स्थिर कार्य प्रदर्शन सुनिश्चित करता है।कॉम्पैक्ट संरचना और बेहतर प्रदर्शन के साथ, स्थिर मिट्टी मिश्रण स्टेशन का व्यापक रूप से सड़क निर्माण में उपयोग किया जाता है।
हमारा स्थिर मृदा मिश्रण स्टेशन तकनीकी सहायता और सेवाओं की पूरी श्रृंखला के साथ आता है।हम अत्यधिक अनुभवी और जानकार इंजीनियरों की एक टीम प्रदान करते हैं जो ऑनसाइट तकनीकी सहायता और सेवाएँ प्रदान कर सकते हैं।हमारी टीम स्थापना, कमीशनिंग, रखरखाव, अंशांकन, समस्या निवारण और मरम्मत सेवाओं में सहायता प्रदान कर सकती है।हम उपकरण के उचित संचालन और रखरखाव पर प्रशिक्षण भी प्रदान करेंगे।इसके अलावा, हम अपनी ऑनलाइन सहायता सेवाओं तक पहुंच प्रदान करते हैं, जो विस्तृत दस्तावेज़ीकरण और अक्सर पूछे जाने वाले प्रश्न प्रदान करती हैं।हम आपके स्थिर मृदा मिश्रण स्टेशन के उच्चतम स्तर के प्रदर्शन को सुनिश्चित करने के लिए मरम्मत और प्रतिस्थापन के लिए स्पेयर पार्ट्स और घटकों की एक श्रृंखला भी प्रदान करते हैं।
