फाउंडेशन रहित मोबाइल स्थिर मिट्टी मिश्रण संयंत्र एक प्रकार का उन्नत मिश्रण उपकरण है जो इसके सुविधाजनक परिवहन और छोटे चलते कार्य क्षेत्र के लिए विकसित किया गया है।
यह सीमेंट और स्थिर मिट्टी, चूना-स्थिर मिट्टी, बजरी-स्थिर मिट्टी और अन्य आधार-स्थिर सामग्री को मिला सकता है, जो ग्राहकों को अनावश्यक खर्चों से बचा सकता है।
यह संयंत्र अपेक्षाकृत कम मात्रा में स्थिर मिट्टी के साथ रेलमार्गों, राजमार्गों, पुलों और अन्य परियोजनाओं के मोबाइल निर्माण के लिए विशेष रूप से उपयुक्त है।
इसके अलावा, क्लीयर रोड मोबाइल स्थिरीकृत मिट्टी मिश्रण संयंत्र में सरल संचालन, उच्च उत्पादकता और कम बिजली की खपत है। आप 2, 3, 4 गोदामों का चयन कर सकते हैं,या वास्तविक आवश्यकताओं के अनुसार विशेष अनुकूलन.
नींव रहित मोबाइल स्थिरीकृत मिट्टी मिश्रण संयंत्र और क्षैतिज सीमेंट साइलो की स्थापनाः
फाउंडेशन रहित मोबाइल जल-स्थिर मिश्रण संयंत्र एक कॉम्पैक्ट डिजाइन अवधारणा और एक उचित लेआउट को अपनाता है जो उपकरण के कार्य क्षेत्र को बहुत कम करता है। इसके फायदे सरल संचालन हैं,स्थापना, डिबगिंग और आसान रखरखाव।इस प्रकार के संयंत्र में उच्च संवेदनशीलता वाले स्टेनलेस स्टील के दबाव सेंसर होते हैं जो पारंपरिक हिंज सेंसर की तुलना में कम कंपन और बेहतर स्थिर संकेत के साथ होता है।यह फ्रंट ड्राइव की तुलना में अधिक सटीक माप सुनिश्चित करने के लिए बैचिंग स्केल से सुसज्जित है। बेल्ट वेजिंग यूनिट आवृत्ति गति रूपांतरण और पेशेवर कंप्यूटर से बना है,लचीला और सटीक माप क्षतिपूर्ति विधि के साथ मिलकर समग्र अवयवों को अधिक सटीक बनाता हैस्कर्ट बेल्ट को वजन सेंसर पर प्रभाव से बचने के लिए अपनाया जाता है जब साइडवॉल रेत के पत्थरों के साथ निचोड़ता है।यह तकनीकी पर्यवेक्षण ब्यूरो द्वारा प्रमाणित है और सड़कों जैसे सब-बेस के निर्माण के लिए उपयुक्त है।यह लागत में कटौती कर सकता है और अधिक आर्थिक लाभ पैदा कर सकता है।

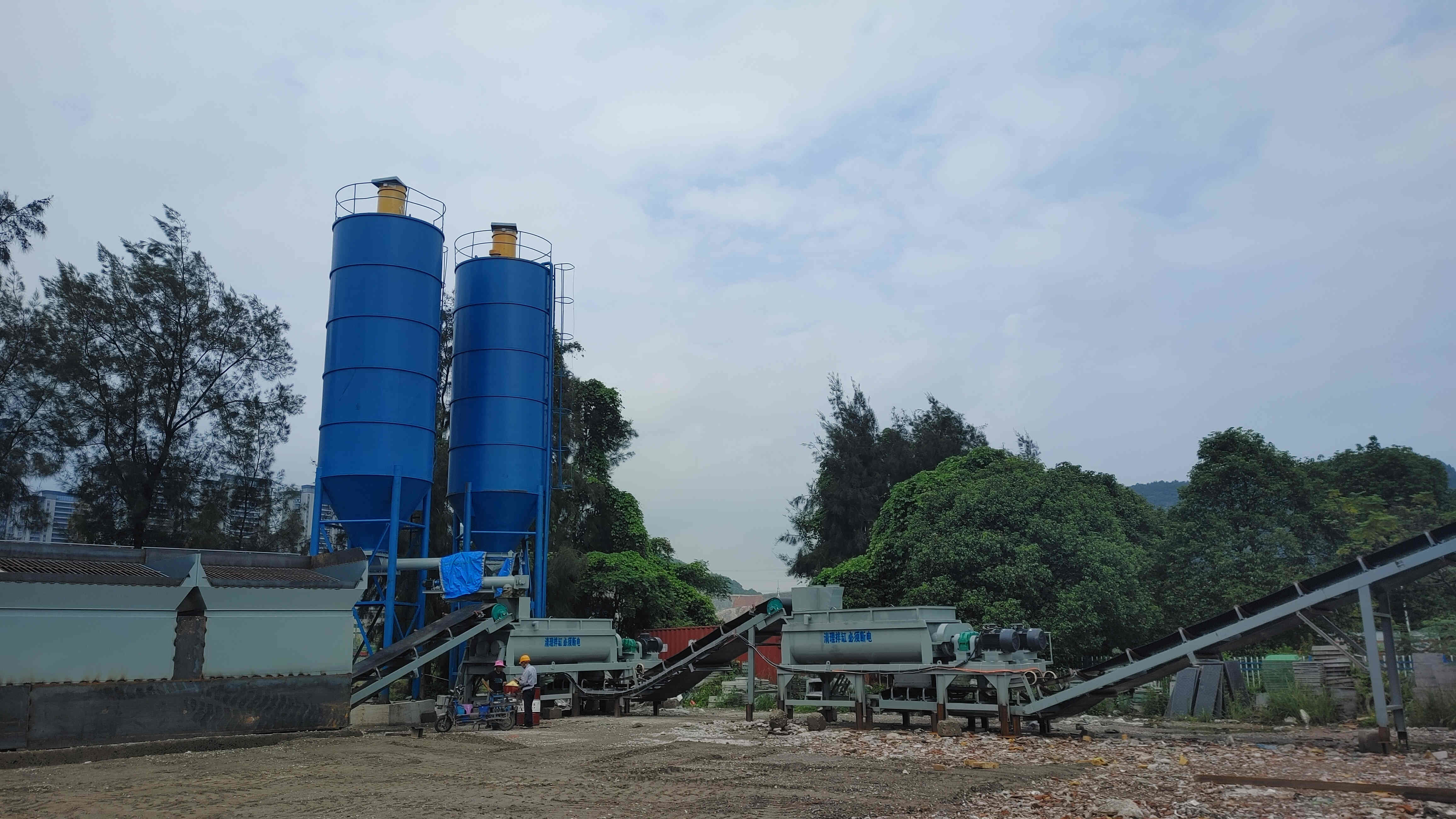

नींव रहित मोबाइल स्थिरीकृत मिट्टी मिश्रण संयंत्र और ऊर्ध्वाधर सीमेंट साइलो की शुरूआत
साइलो में चौगुनी सील डिजाइन है जिससे शाफ्ट हेड से स्लरी के रिसाव को रोका जा सकता है, जो उच्च दक्षता और कम हानि प्रदान कर सकता है और इसे स्थापित करना और बनाए रखना आसान है।मशीन ऑपरेशन इंटरफ़ेस और कार्य प्रदर्शन अधिक मानवीय और विश्वसनीय होने के लिए डिज़ाइन किया गया है, जो विभिन्न भयानक वातावरण में स्थिर रूप से काम कर सकते हैं। दो क्षैतिज-शाफ्ट मजबूर मिक्सर मजबूत निरंतर संचालन क्षमता, व्यापक मिक्सिंग ट्रैक के साथ विशेषता है,तेज हलचल, और तेजी से औसत मिश्रण क्षमता। इस उपकरण सेट को अपने उच्च स्तर के स्वचालन, मजबूत गतिशीलता के कारण डिबगिंग के बिना साइट पर इकट्ठा किया जा सकता है,सरल संचालन और अच्छी स्थिरतासंरचना ठोस है जबकि अंतरिक्ष का लेआउट कॉम्पैक्ट और उचित है, जो लचीलापन और उत्पादन क्षमता दोनों सुनिश्चित करता है।छोटे कब्जे वाले क्षेत्र के साथ और साइटों के बीच स्थानांतरित करने के लिए अपेक्षाकृत आसान, मोबाइल जल स्थिरीकरण स्टेशन बुनियादी इंजीनियरिंग की मात्रा को बहुत कम कर सकता है।
विनिर्देशः
YWDJ600 के मुख्य प्रदर्शन मापदंडों,500,400,300 फाउंडेशन रहित मोबाइल स्थिरीकृत मिट्टी मिश्रण संयंत्रः
| पैरामीटर मॉडल | YWDJ300 | YWDJ400 | YWDJ500 | YWDJ600 |
| आउटपुट दर | 300 टन/घंटा | 400 टन/घंटा | 500 टन/घंटा | 600 टन/घंटा |
| माप पद्धति | कम्प्यूटर माप | कम्प्यूटर माप | कम्प्यूटर माप | कम्प्यूटर माप |
| समायोजन विधि | आवृत्ति | आवृत्ति | आवृत्ति | आवृत्ति |
| नियंत्रण विधि | स्वचालन | स्वचालन | स्वचालन | स्वचालन |
| वजन की सटीकता (एग्रीगेट) | ± 2% | ± 2% | ± 2% | ± 2% |
| वजन की सटीकता ((पावडर सामग्री) | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| मॉनिटर दर | 90 किलोवाट | 100 किलोवाट | 130 किलोवाट | 140 किलोवाट |
| कुल वजन | 24 टन | 24 टन | 26 टन | 26 टन |
| कुल शक्ति | 90 किलोवाट | 100 किलोवाट | 130 किलोवाट | 140 किलोवाट |
YWDJ500-600YWDJ500-600 मोबाइल स्थिरीकृत मिट्टी मिश्रण संयंत्रउप-आइटम विन्यास तालिका
| संख्या | भाग का नाम | विनिर्देश | मात्रा | उत्पत्ति स्थान | टिप्पणी | |
| 1 | पूर्ण मशीन |
|
सामूहिक हॉपर,tवह तैयार उत्पाद साइलो की लोहे की प्लेट 5 मिमी को अपनाता है, झुकाव बेल्ट कन्वेयर के चैनल स्टील नंबर 18 को अपनाता है, समग्र हॉपर और मिक्सर के पैर 20 I को अपनाते हैं। बीमs, और झुकाव बेल्ट नायलॉन बेल्ट को अपनाता है। ट्रे 200*200 I से बना है बीम.
|
|||
| 2 |
सामूहिक बैचिंग प्रणाली
|
सामग्रियों का टोप |
8m3 लोहे की प्लेट 5 मिमी मॉडल को अपनाती है |
3 | बेयान, शेडोंग | हॉपर की चौड़ाई:3200 मिमी |
|
वाइब्रेटिंग उपकरण
|
1.1KW | 3 | Xinxiang, हेनान | |||
| ग्रिड सीव | प्रबलित चादर | 3 | बेयान, शेडोंग | |||
| बेल्ट स्केल |
माप की सटीकता ±0.5-1% |
3 | बेयान, शेडोंग | |||
| बेल्ट स्केल रोलर | 4 किलोवाट | 2 | ज़ीबो, शेडोंग | |||
| 5.5KW | 1 | |||||
| दबाव सेंसर | 150 किलो | 3 | बेंगबु, अनहुई | |||
| बेल्ट स्केल आइडलर | φ89×780 | 1 सेट | बेयान, शेडोंग | |||
| बेल्ट स्केल आइडलर | φ89×740 | 1 सेट | बेयान, शेडोंग | |||
| 3 |
पाउडर की आपूर्ति प्रणाली |
पाउडर डिब्बा | 70 ¢ 100 टी | 1 | क्षैतिज शैली | |
| धूल निकालना | पल्स बैग | 1 | बेयान, शेडोंग | |||
| गेट वाल्व | 800×800 | 4 | बेयान, शेडोंग | |||
| गेट वाल्व हैंडव्हील | 320 | 8 | बेयान, शेडोंग | |||
| पेंच कन्वेयर | φ325 ×3600मिमी | 2 | बेयान, शेडोंग | |||
| स्क्रू मोटर | 7.5KW | 2 | बेयान, शेडोंग | |||
| इस्पात तार रस्सी | φ6-10 मीटर | 1 | बेयान, शेडोंग | |||
| कपड़े का बैग | φ325 | 2 | बेयान, शेडोंग | |||
| पेंच इलेक्ट्रॉनिक तराजू | Φ325×1400 मिमी | 1 | बेयान, शेडोंग | |||
| इलेक्ट्रॉनिक वेजिंग मोटर | 4 किलोवाट | 1 | बेयान, शेडोंग | |||
| उच्च गति स्पाइरल | 11 किलोवाट 6.2 मीटर | 1 | जिनान मिकोसी | |||
| 4 | नियंत्रण प्रणाली | नियंत्रण कक्ष | 1 |
नियंत्रण विधिः कंप्यूटर नियंत्रण, |
||
| 5 |
जल आपूर्ति प्रणाली
|
पनडुब्बी पंप | 2.2 किलोवाट | 1 | ज़ीबो, शेडोंग |
जल मोडः आवृत्ति रूपांतरण |
| पंप प्रवाह | 40m3/h | 1 | बेयान, शेडोंग | |||
| पाइपलाइन और सहायक उपकरण | 1 | वीफांग, शेडोंग | ||||
| 6 | घुमावदार भाग | ब्लेंडर | 1 | बेयान, शेडोंग |
मेजबान प्रकारः डबल शाफ्ट मजबूर निरंतर |
|
| एमओटोर | 30 किलोवाट | 2 | मोटर नंबर 1 कारखाना | |||
| ब्लेड | उच्च मैंगनीज मिश्र धातु पहनने के लिए प्रतिरोधी सामग्री | 56 | वीफांग, शेडोंग | |||
| आरशिक्षिका | ZLY180 | 2 | ज़ीबो, शेडोंग | |||
| 7 | भंडारण भाग | झुका हुआ बेल्ट कन्वेयर |
स्थापना का झुकाव Q=30° फ्रेम चैनल स्टील[18] |
1 | बेयान, शेडोंग |
डूमेन ड्राइव विधिः पनीम
भंडारण डिब्बा उतारने की ऊंचाई:3100 मिमी
|
| मोटर ड्रम | 50100-15KW-2.5 | 1 | ज़ीबो, शेडोंग | |||
|
1000×5-21.5 मीटर ((नायलॉन बेल्ट) | 1 | हेबेई | |||
| बेल्ट कन्वेयर आइडलर | φ89×375 | 1 सेट | बेयान, शेडोंग | |||
| बेल्ट कन्वेयर आइडलर | φ89×1150 | 1 सेट | बेयान, शेडोंग | |||
| ऊर्ध्वाधर इडलर | 1 सेट | बेयान, शेडोंग | ||||
| अंतिम भंडारण डिब्बा |
5m3 ((एकत्रीकरण) लोहे की प्लेट 5 मिमी मॉडल को अपनाती है |
1 | बेयान, शेडोंग | |||
| वाइब्रेटिंग उपकरण | 0.5KW | 1 | Xinxiang, हेनान | |||
| विद्युत घंटी | 1 | बेयान, शेडोंग | ||||
| 8 | वायु प्रणाली | विद्युत चुम्बकीय वाल्व | 4V310 | 2 | झेजियांग | |
| मोटर | Y132S1-2-5.5KWB3 | 1 | बेयान, शेडोंग | |||
| वायु कंप्रेसर | 0.67/7-5.5KW | 1 | ||||
|
वायु सिलेंडर
|
100×250 | 2 | ||||
| 9 | विद्युत नियंत्रण प्रणाली | इलेक्ट्रॉनिक घटक | 1 | चिंट डेलीक्सी |
विद्युत उपकरण वैकल्पिक हैं 485 संचार कनेक्शन का उपयोग करना |
|
| नियंत्रण प्रणाली | 1 | बेयान, शेडोंग | ||||
| होस्ट कंप्यूटर | 1 | लेनोवो | ||||
| मॉनिटर | 1 | लेनोवो | ||||
| इन्वर्टर | 3.7kw | 2 | ||||
| इन्वर्टर | 5.5kw7.5kw | 2 | ||||
| 11 | आकस्मिक सामान | विशिष्ट उपकरण | 1 | बेयान, शेडोंग | ||
| निर्देश | 1 | बेयान, शेडोंग | ||||
| सर्किट आरेख | 1 | बेयान, शेडोंग | ||||
| प्रमाणपत्र | 1 | बेयान, शेडोंग | ||||
नोटः 1 तकनीकी सुधार के कारण खरीदे गए भागों की उत्पत्ति और तकनीकी मापदंडों के मॉडल को बदला जा सकता है, लेकिन कार्य मौजूदा लोगों से बदतर नहीं हैं;
2 खरीदार को निम्नलिखित सुविधाओं को तैयार करने की आवश्यकता हैः मिश्रण स्टेशन की कंक्रीट नींव,मिश्रण स्टेशन के बिजली वितरण कैबिनेट और मिश्रण स्टेशन के जल भंडारण स्रोत के लिए बिजली आपूर्ति; उपकरण के लिए आवश्यक यांत्रिक तेल, और मिश्रण स्टेशन में आवश्यक बिजली सुरक्षा प्रणाली।
दमोबाइल स्थिरीकृत मिट्टी मिश्रण संयंत्रउन लोगों के लिए एकदम सही है जिन्हें अपनी निर्माण परियोजनाओं में बुनियादी सामग्री प्रदान करने की आवश्यकता है, जैसे कि राजमार्ग, शहर की सड़कें, हवाई अड्डे और खेल मैदान।यह अत्याधुनिक उपकरण विभिन्न प्रकार के कच्चे माल के अवयवों का उपयोग करने में सक्षम है जैसे कि उच्च गुणवत्ता वाले त्वरित चूनाइसका उत्पादन सीमेंट-स्थिर चक्की, चूना-मिट्टी स्थिर सामग्री और संपीड़ित कंक्रीट सहित आधार सामग्री की एक श्रृंखला है।समान रूप से मिश्रण करना, उत्पन्न आधार सामग्री सटीक अनुपात और शुद्ध हैं, जो उन्हें इंजीनियरिंग निर्माण के लिए आदर्श बनाते हैं।
हमारा मोबाइल मिट्टी मिश्रण संयंत्र तकनीकी सहायता और सेवाओं की एक पूरी श्रृंखला प्रदान करता है, जिसमें शामिल हैंः
